可调喷嘴式减温装置(无水泵型)

一、减温装置由蒸汽混合管道(带喷嘴),给水调节阀,节流阀,截止阀,止回阀,减温水管,法兰,标准件等组成。结构采用文丘里管加笛管喷嘴的方式。其特点:无传动部件,减温水雾化效果好,喷嘴拆装方便,便于维修。二、新一代可调喷嘴减温器是我公司借鉴国际知名品牌结构形式,经我公司优化设计达到精确

产品描述

一、 减温装置由蒸汽混合管道(带喷嘴),给水调节阀,节流阀,截止阀,止回阀,减温水管,法兰,标准件等组成。结构采用文丘里管加笛管喷嘴的方式。其特点:无传动部件,减温水雾化效果好,喷嘴拆装方便,便于维修 。

二、 新一代可调喷嘴减温器是我公司借鉴国际知名品牌结构形式,经我公司优化设计达到精确减温的产品。当蒸汽温度控制系统传感减低蒸汽温度的信号时,执行器指令减温器的阀芯组合件动作,自动改变喷水口流通面积来调节二次出口蒸汽温度。当减温器不用时,阀芯自动向上运动,达到关闭减温水进口。其性能特点为:
1、体积小,安装简便,可水平或垂直安装。
2、雾化好,汽化速度快。
3、精确的控制能使蒸汽温度调节范围广。
4、疏水量小。
订货须知
用户询价和订合同时请提供:
1、出口蒸汽流量Q、进口蒸汽压力P1、温度t1、
出口蒸汽压力P2、温度t2;
2、减温给水压力Pb、温度tb;
3、选择控制方式:1.仪表盘控制 2.DCS控制、监视 3.PLC控制。
4、驱动类别:电动;气动(气开式或气闭式,气源压力,电气阀门定位器电信号)
注: 我公司将根据用户提供的参数,设计出详细准确的方案图。双方可根据此图讨论相关事项

产品型号:
产品名:可调喷嘴减温装置
产品说明:
结构特点
该装置主要适用于蒸汽负荷变化大的工况,能使减温水在流量变化时喷水流速保持一定,从而使雾化效果达到最佳。
1)、不锈钢移动套筒(阀瓣)表面堆硬质合金;
2)、不锈钢固定套筒(阀座)内壁镀层,喷水孔朝介质流动方向;
3)、可调喷嘴内设节流系统(一至三级);
4)、减温给水调节系统采用直行程单座调节阀(或V型调节阀)+节流装置,既减小了阀门的泄漏量,又能合理分配给水系统上的压差。同一口径,不同的流量系数CV值可供选择,使温度调节系统调节灵敏度及精确度大大提高。
主要性能指标
1)、进口蒸汽压力P1≤5.4MPa,温度≤485℃;
2)、出口流量的变化范围:30%Q~100%Q,如有特殊要求,可与本公司技术处协商;
3)、出口蒸汽压力P2的调节精度±0.02MPa;
4)、出口蒸汽温度T2的调节精度±3℃;
5)、装置正常运行时,在减温减压阀下游一米,同时距管壁一米处测其噪音,噪音音级不大于85分贝。
供货范围
减温减压装置的供货范围为 标志以内,主要有:

1)、减温系统:给水调节阀、节流阀等;
2)、管路系统:蒸汽管道、过渡管、减温水管等;
3)、配套附件:截止阀、双金属温度计及接管、压力表及三通阀、弯道、接头、法兰、衬垫、螺栓、螺母、垫圈等。

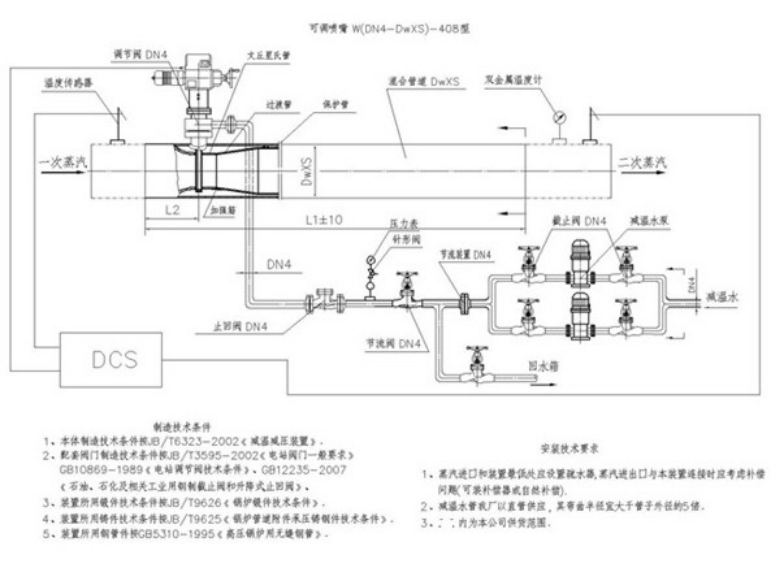

产品系列图
